一、电器柜火灾抑置装置简介

电器柜火灾抑制装置是参考航天军工装备设计经验，自主创新技术设计的以全氟己酮为灭火介质的小型无压力存贮气体固定灭火装置，通过一体化集成增压驱动模块释放压力来驱动主体装置中的全氟己酮灭火介质快速喷发，特别适用于应对小空间的灭火保
护。
本装置能迅速扑灭保护区域内的 A、B、C、E类火灾，且能适配多类型火灾探测器对

有人或无人场合实施不间断持续监控，准确捕捉早期火灾信号并实施有效灭火。

二、适用场所

全氟己酮常温是液态，遇到高温热裂解后产生其他气体，雾化后全氟己酮灭火剂，属于气体自动灭火系统，适合应用到高低压配电箱、电气柜内部、锂电池储能柜、锂电池恒温箱、锂电池储能系统、汽车发动机舱、精密设备、印刷机、胶印机、热处理淬火设备、冷轧机、热轧机、烧制造纸设备、高温风道、高温烟道、油炸机械设备、数控机
床等场所。

三、电器柜火灾抑置装置结构及原理

1、电器柜火灾抑制装置结构组成
灭火装置由罐体、驱动增压模块、全氟己酮灭火药剂、喷嘴等组成。
2、电器柜火灾抑制装置工作原理

当灭火装置接收到启动信号时，瞬时启动驱动增压模块，释放压力，驱动装置中的全氟己酮灭火介质快速喷放，实现灭火功能。

四、电器柜火灾抑制装置部件技术参数

产品型号： YFx-Q-QIYU(x为装置罐体容积，可根据用户需求选择，如产品型号为：
YF0.6 Q-QIYU的装置，药剂罐容积为0.6L, 如产品型号为YF0.9Q-QIYU的装置，药剂罐容积为0.9L；产品型号YF1.2 Q-QIYU的装置，药剂罐容积为1.2L，产品型号YF1.5 Q-QIYU的装置，药剂罐容积为1.5L；产品型号YF2 Q-QIYU的装置，药剂罐容积为2L；其他型号可以定制。
工作温度范围： -40℃~75℃
启动电压/电流： DC24V/1A
启动时间：≤0.05s
喷发时间：≤10s
贮存压力：0Mpa
最大喷洒压力：2Mpa
工作湿度：≤(93±3)%RH(40℃)

五、电器柜火灾抑制装置部件示意图

灭火装置主体部件示意图

六、电器柜火灾抑制装置安装使用

1、灭火装置安装步骤
选择被保护区域内的合适位置，将装置通过安装挂件安装在相应部位。
2、启动信号输出端接入在灭火装置的启动接口上，此时切记勿进行通电。
注意：
安装过程中，各部件应安装牢靠，无松动、晃动现象。

七、注意事项

1、产品运输、搬运、安装过程中严禁跌落和野蛮装卸。
2、灭火装置严禁带电进行安装、检修等工作，系统如需检修，必须切断电源，并断开装置端启动线，方可进行作业。
3、灭火装置需根据环境情况定期清除灰尘和赃物，发现破损、变形时严禁使用，并及时更换。
4、严格按照说明书要求进行安装作业。
5、因未按照使用说明书操作，导致的设备损坏和其他损失，由操作者自行承担相关责任。

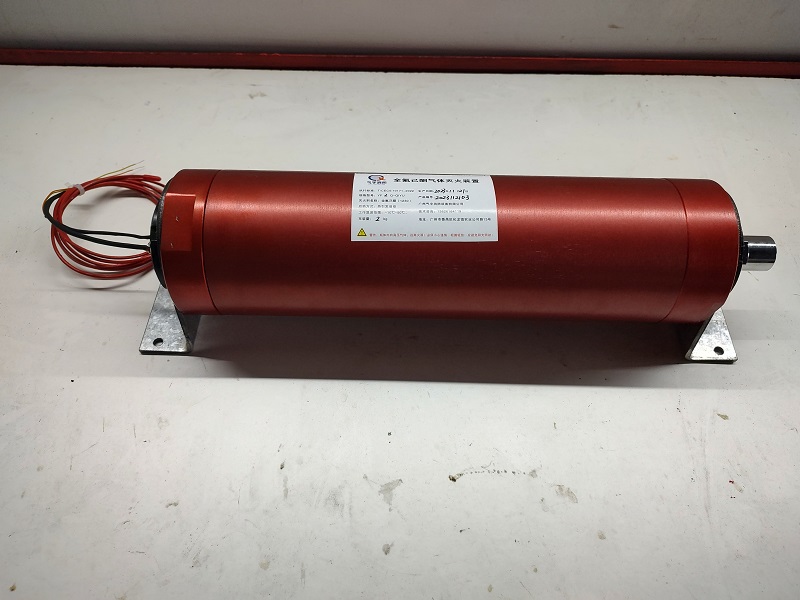

全氟己酮灭火装置
