1.灭火装置简介

1.1产品功能
机架嵌入式气体灭火装置是一种按用户机柜尺寸配套开发的灭火装置，设置在机房的机柜内，独立封装成型、无需加装外部管路、喷头，是一款具有集探火、灭火于一体的高集成的微型灭火设备。
灭火装置设有灭火剂贮存装置、管路、喷嘴、外壳、管件、压力指示器、火灾探测装置、信号反馈装置等预先组装成独立灭火单元，适用于单元独立式的各种机柜防护，一套灭火装置可保护一个或多个机柜。
因药剂不同分为机架嵌入式七氟丙烷气体灭火装置和机架嵌入式全氟己酮气体灭火装置两类产品，每类产品又因灭火剂量及功能不同分为各种不同型号。

1.2应用范围
机架嵌入式气体灭火装置是我司自主研发的一种专门针对于单排/联排微模块等组成的计算机房、边缘计算场所、通讯机房、中心控制室等场所的小型机柜局部保护、较小空间机柜嵌入保护的专用产品。

1.3灭火剂
七氟丙烷灭火剂 (HFC227-ea) 对绝大多数物质没有破坏作用，具有灭火后不留痕迹、没有毒害、不导电、不沾污物品、灭火效果好和对环境没有破坏效应等优点，可扑灭A、B、C类火灾及电气火灾，对大气臭氧层无破坏作用(ODP值为0),符合环保要求，是理想的哈龙替代品之一。

全氟己酮灭火药剂(1230)除拥有七氟丙烷药剂全部优点外，还具备以下优点。
1、常温液态，存储、运输安全性高，汽化潜热为水的1/25、汽化速度为水的50倍，瞬间汽化，吸收大量热，降温性能好。
2、对 E 类(带电物体和精密仪器等)物质的火灾具有较好的扑灭效果。
3、在气态和液态下，均具有电绝缘性能。latm,21°C, 电击穿间距为2.7mm的条件下，击穿电压为15.6，为干燥氮气的2.3倍。
4、灭火设计浓度为4%-6%的体积浓度，拥有最大的比热容，比七氟丙烷药剂灭火浓度更低，效果更强。
5、对常用的橡塑密封材料，如氯丁橡胶、丁基橡胶、氟化橡胶、三元乙丙橡胶、硅聚酯、丁腊橡胶等无明显化学反应。对常用的金属，如碳钢、铜、铝、不锈钢等材料亦无腐蚀，不会损害电子部件和线路，不会造成二次损坏。

1.4产品特点

对于机房里的机柜内部防火、灭火一直是消防行业的一个难点，传统灭火方式是对整个机房设置全淹没方式灭火，但是当发生火灾时，由于机柜构件及其他设备的遮挡，灭火剂难以进入机柜内部实施灭火。因此，机架嵌入式气体灭火装置应时而生。
机架嵌入式气体灭火装置相对传统灭火产品具有如下特点：
1. 专用性强，专门针对各种机柜内的火灾，进行探测和自动灭火。
2. 互换方便，产品自成系列，相同规格的产品可以直接替换。
3. 安装简单，设备与机柜的抽屉单元尺寸吻合，插入机柜即可。

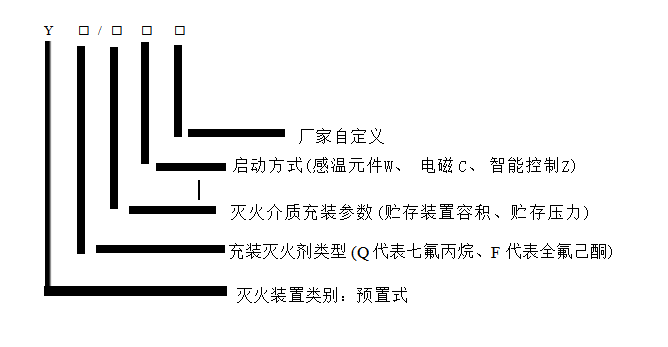

2.型号编制方法

示例1: YF3/1.2N-QIYU，表示机架嵌入式灭火装置，充装介质为全氟己酮灭火剂，灭火剂贮存装置容积2.4L,贮存压力1.2MPa,感温启动。

3.产品技术参数

机架嵌入式气体灭火装置技术参数

产品名称	机架嵌入式全氟己酮气体灭火装置		机架嵌入式七氟丙烷气体灭火装置
规格型号	YF2/1.2-N-QIYU	YF3/1.2N-QIYU	YQ2/1.2-N-QIYU	YQ3/1.2N-QIYU
外形尺寸mm	48243043.5	48243088.5	48243043.5	48243088.5
灭火剂贮存装置容积(L)	2	2.4	2	2.4
灭火剂贮存量(Kg)	2	3	2	3
20℃贮存压力(MPa)	1.2	1.2	1.6	1.6
最大工作压力(MPa)	1.9	1.9	3.4	3.4
最大保护空间(m³)	3.5	4.2	3.5	4.2
喷射时间(s)	≤10
使用环境温度	-10°℃~50℃	-10°℃~50℃	0°C~50℃	0°℃~50℃
感温玻璃球设定温度	68℃(可以根据客户要求选择其他温度)
探火管设定温度	160°C±10°C
工作电源	AC220V(启动DC24V电源)

干接点的参数：

① 干接点连接网线内部的线缆区分：八芯网线插口，前四芯一合并，后四芯一合并，取反馈信号时任选1-4芯中任意一芯，5-8芯中任意一芯。
② 工作负载：DC24V; W3A;
⑧正常状态时干接点为断开；设备启动或掉压至0.9MPa以下时，干接点为接通状态。
